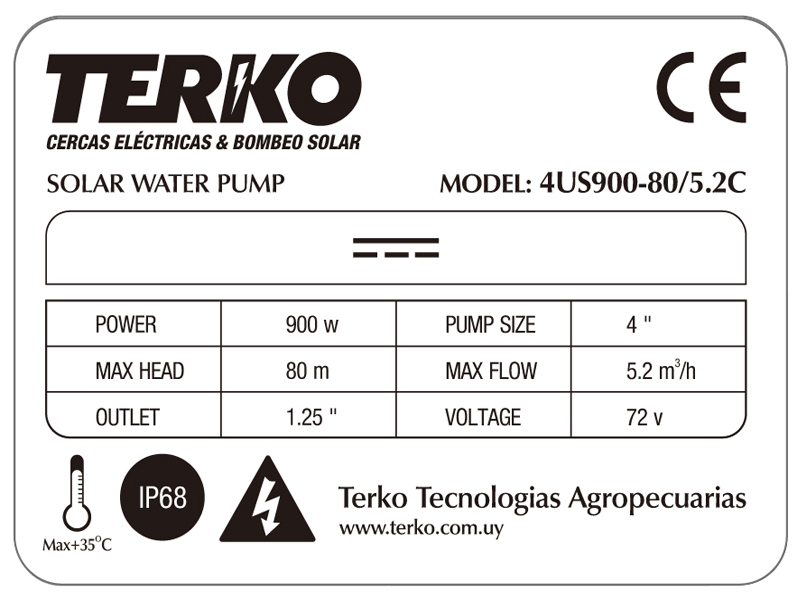

- Kit Bomba Sumergible de Agua Solar TERKO, 5000lt/70mt, para ganado o vivienda.
- Bomba que funciona directamente con Paneles Solares, extrayendo agua de hasta 70mts.

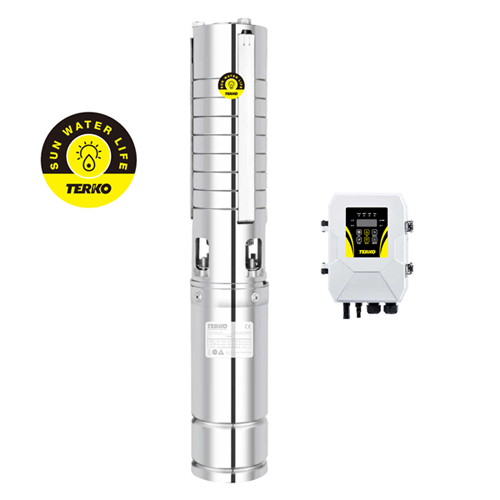

- El kit incluye: Bomba 72V, 4 paneles de 340W, controlador de máxima eficiencia, sensores.
- Los paneles solares deben colocarse orientados ala norte, con una inclinación de 35° a 40°, para maximizar el bombeo solar en verano.
- Caudal aproximado:
- a nivel 5200 l/h., en verano 39000 lt/día.
- 10 mt 4500 l/h., en verano 33750 lt/día.
- 20 mt 4200 l/h., en verano 31500 lt/día.
- 30 mt 4000 l/h., en verano 30000 lt/día.
- 40 mt 3500 l/h., en verano 26250 lt/día.
- 50 mt 2800 l/h., en verano 21000 lt/día.
- 60 mt 2300 l/h., en verano 17250 lt/día.
- 70 mt 1600 l/h., en verano 12000 lt/día.
- 80 mt 300 l/h., en verano 2250 lt/día.
- Los caudales son aproximados y disminuyen por el uso de codos, bifurcaciones, cañería de diámetro no adecuado, válvulas de retención, cambios en el diámetro de cañerías, etc. También pueden variar segun la inclinación del panel solar.
- IMPORTANTE
Los paneles colocarlos con inclinacion de 40º a 45º y orientados al Norte y sin sombras.
El Cable que va del Panel Solar al Controlador, con distancias hasta 30 mts – Cable Multifilar .
de 6mm
Si la distancia es mayor a 30 mts – Cable Multifilar 8mm.
El Cable que va del Controlador a la Bomba:
El Cable que va del Controlador a la Bomba:0-15 mts de distancia, sección de cable : 2.5 mm
16-30 mts de distancia, sección de cable: 4 mm
31-45 mts de distancia, sección de cable: 6 mm
46- 60 mts de distancia, sección de cable: 6 mm
61- 75 mts de distancia, sección de cable: 10 mm
76- 90 mts de distancia, sección de cable: 10 mm
- Verificar tabla anexa de tamaño de cable según distancia
- unir al chicote existente con un cable trifasico , de 3 vias. Proteger esta union con cinta Autofundente y/o spagheti termocontraible.Con distancias hasta 50 mts – Cable Multifilar de 4mm.
Si la distancia es mayor a 50 mts – Cable Multifilar 6mm.
Cable para los sensores, hasta 100M se recomienda de 1mm de 100M a 250M 4mm, mas de 250M consultar.
- Suministro de agua para:
- Casas, escuelas, obras, aisladas.
- Bebederos para ganado.
- Tanque australiano.
- Tanque elevado.
- Sustitución de molinos.
- Funciona automáticamente sin mantenimiento.
- Consulte por otros modelos disponibles.

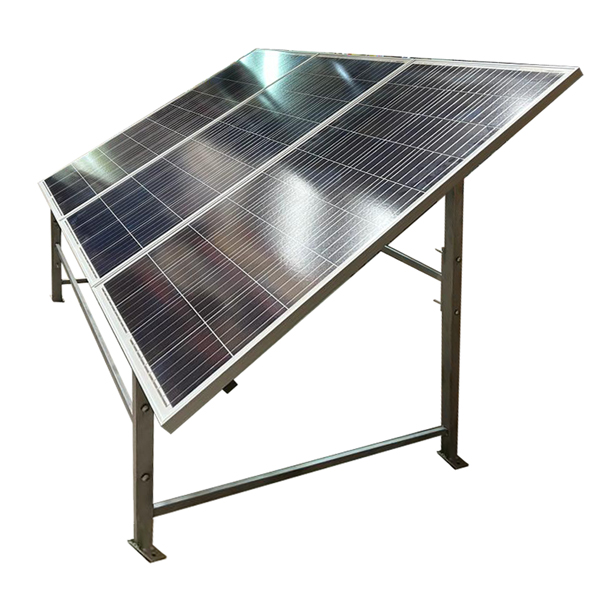

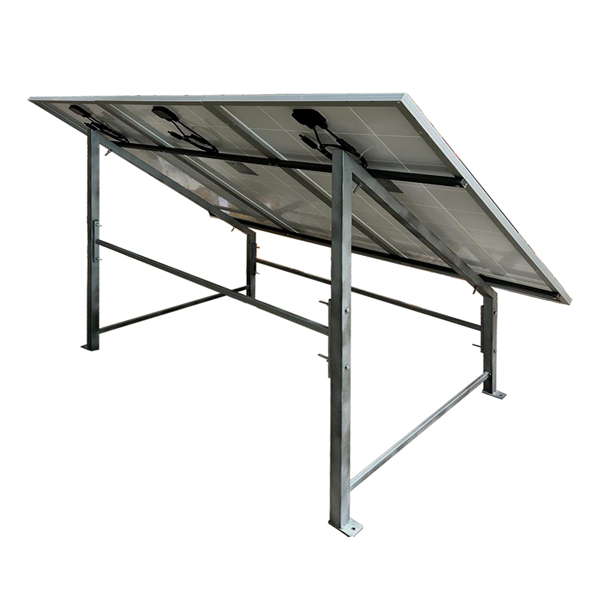

Opcional: Soporte para paneles solares
Lleva un soporte monoposte para 4 paneles de 340W
Precio del soporte: U$S 488.00 IVA incluido
Opcional: Kit Hidroneumático Normal Cerrado 5 a 7. Sirve para controlar el llenado del tanque a distancia.
U$S 188.49
https://www.terko.com.uy/bombeo-solar/bombas-solares/kit-hidroneum%C3%A1tico-normal-cerrado-5-a-7-detail.html
Nota: esta bomba está diseñada para bombeo de agua limpia. El contenido de arena, limo , tierra , piedritas y otras partículas en suspensión puede disminuir la vida útil de la bomba.
